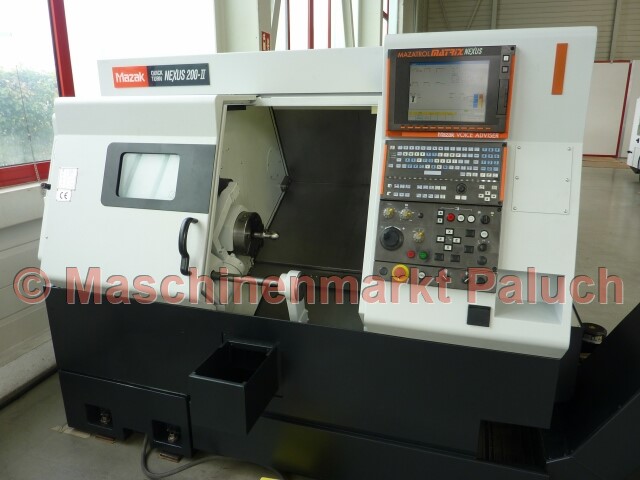

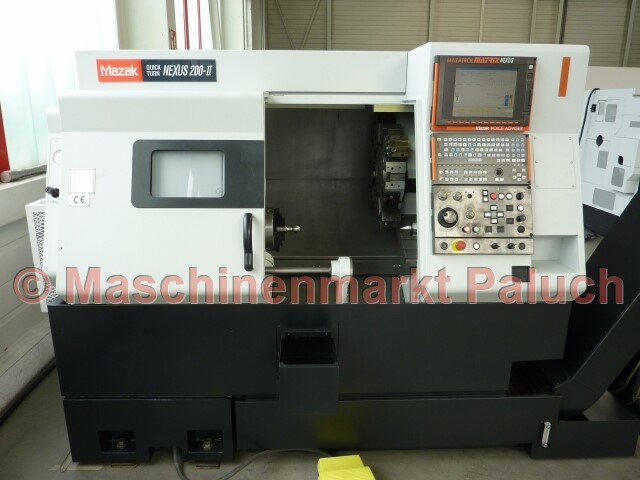

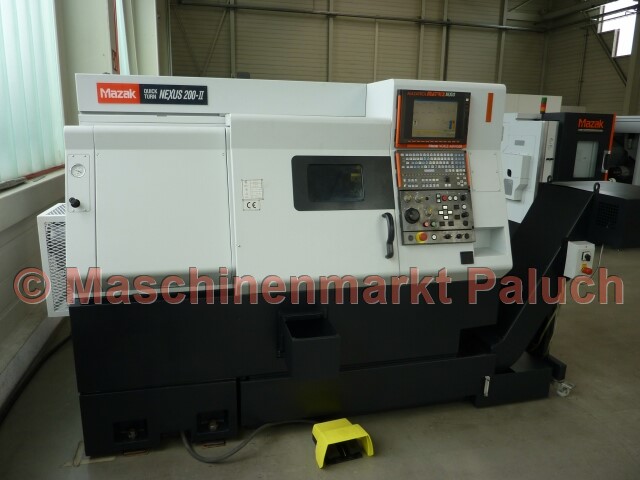

MAZAK Quick Turn Nexus 200-II Universal 500
Objektnummer
1769
Maschinenart
CNC-Drehmaschine
Baujahr
2008
Steuerung

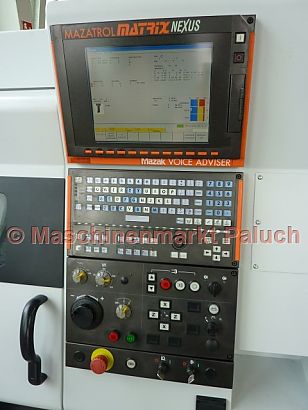

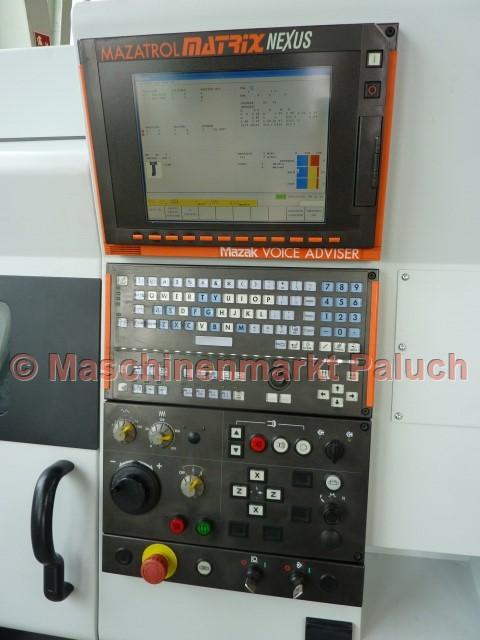

Mazatrol Matrix
Einschaltstunden
ca. 21.800
Zerspanstunden
ca. 9.800
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
610
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
517
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
26
kW
konstantes Drehmoment
465
Nm
Spindelnase
A2 - 6
Zoll
Spindelbohrung
76
mm

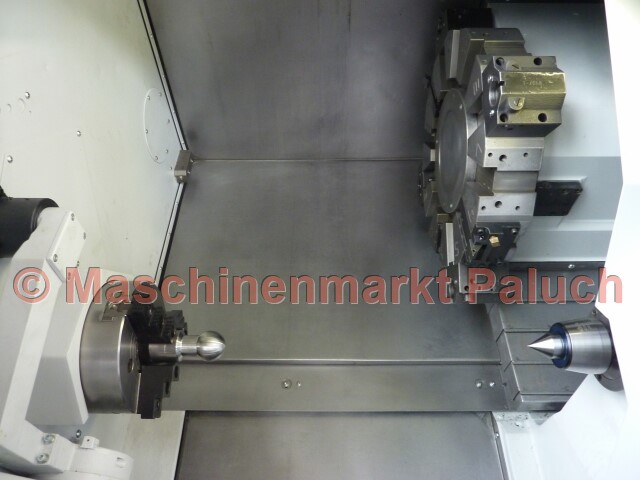

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
545
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Z-Achse
0 – 2.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,2
KVA
Maschinengewicht, ca.
4.800
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,80 x 1,80
m
Zubehör
Normalzubehör

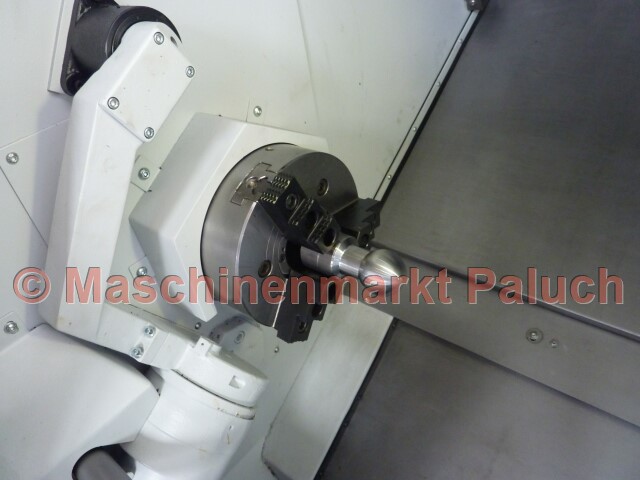

- Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendemakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugwegprüfung als Hintergrundfunktion
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstele 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- Mazak Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
