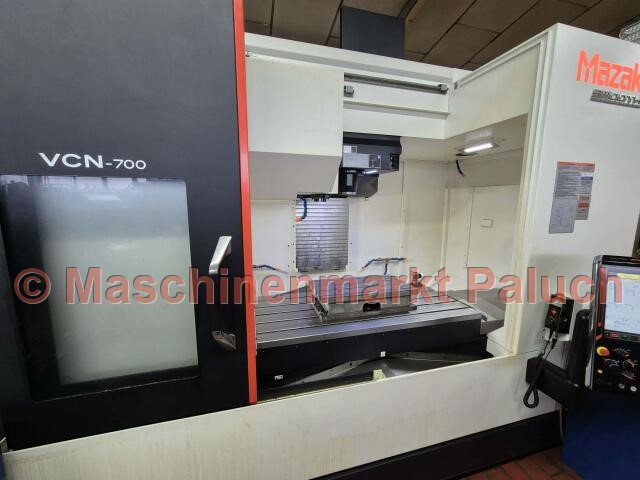

MAZAK VCN 700
Objektnummer
1708
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2024

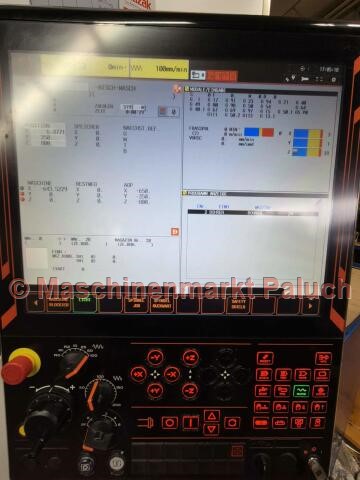

Steuerung
Mazatrol SmoothG
Technische Daten

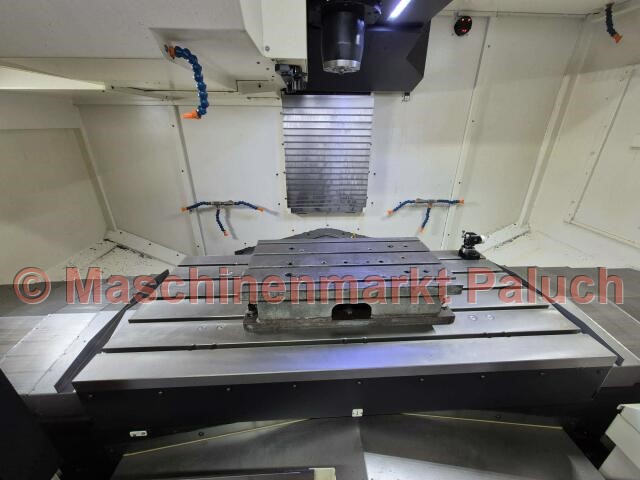

Arbeitstisch
Tischgröße
700 x 1.500
mm
Max. Tischbelastung
1.800
kg
T-Nuten
5
Stück
Abstand der T-Nuten
125
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
1.300
mm
Y-Achse
700
mm
Z-Achse
650
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
42
m/min
X/Y/Z-Achse
1 - 42.000
mm/min

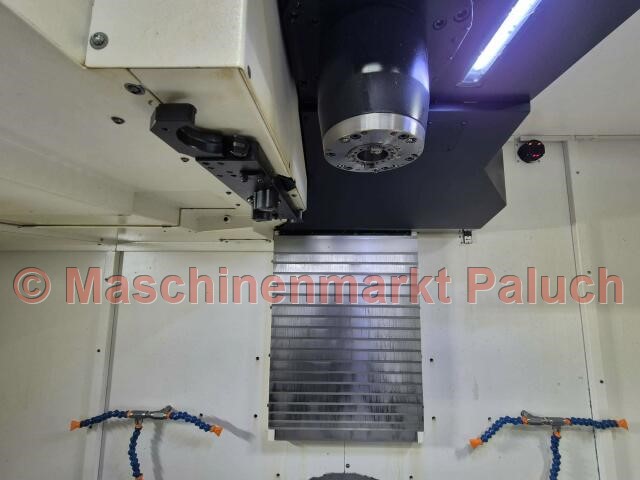

Arbeitsspindel
Drehzahlbereich
40 - 18.000
U/min
Werkzeugschaft
SK 40
Hauptantriebsleistung
30
kW
Max. Drehmoment
120
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
30
KVA
Maschinengewicht, ca.
9.000
kg
Maschinenmaße (L x B x H), ca.
3,40 x 3,70 x 3,10
m
Zubehör
Normalzubehör
- kompl. Kühlmittelsystem
- Kühlung durch die Spindel
- Kühlmittel- und Späneschutz
- autom. Werkzeuglängenmeßsystem
- Arbeitsraumbeleuchtung
- MAZAK Gewindebohr-/Bohrzyklus Tornado (Mazatrol)
- EIA/ISO Paket
- EIA/ISO – Eingabefunktion
- EIA/ISO – zusätzliche Funktionen
- Gewindeschneidfunktion (G33)
- Umkehrzeit-Vorschub G93
- Werkzeuglängenmessung G37
- Polarkoordinateneingabe
- Wahlweiser Halt
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO-Bohrzyklen
- Bearbeitung an schrägen Flächen
- Werkzeugprüfung im Hintergrund
- LAN-Schnittstelle
- SD Memory Card I/F
- Smooth Standard Software für M/C
- MAZACC-2D-Software
- MAZACC-3D-Hochgeschwindigkeits-Softwarepaket
- Formkompensation für rotierende Achsen
- Hochgenauigkeitskontrolle für Schlichtbearbeitung
- Nahtlose Eckpunktkontrolle
- Variable Beschleunigungskontrolle
- Ultrahochgeschwindigkeitsbearbeitungsmodus
- Eilgangwege Verrundungsfunktion
- Dokumentation
Sonderzubehör
- Kühlmittelpaket 3 (MAYFRAN), Inhalt des Pakets:
- Flutkühlung 20 bar
- Kühlung durch die Frässpindel 20 bar
- Spülsystem für die Abdeckung
- MAYFRAN Späneförderer, Auswurf seitlich
- Spindeldrehzahl 18.000 U/min
- Elektronisches Handrad mit Impulsgeber
- Signalleuchte (3-farbige LED)
- Ölnebelabsaugung
- Luftpaket Frässpindel

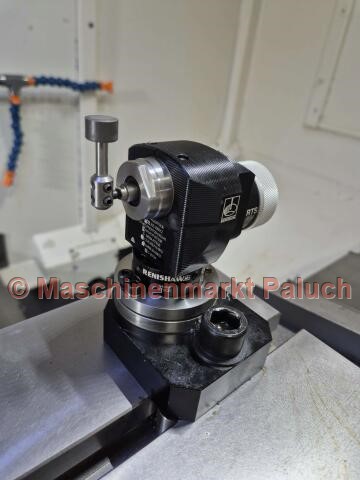

- Mess-Paket 2
- Bohrzyklus mit drehmomentabhängigem Spanbruch
- Synchronisiertes Gewindeschneiden
- Gravierfunktion
- Eilgang-konstanter Neigungswinkel bei Bewegung
