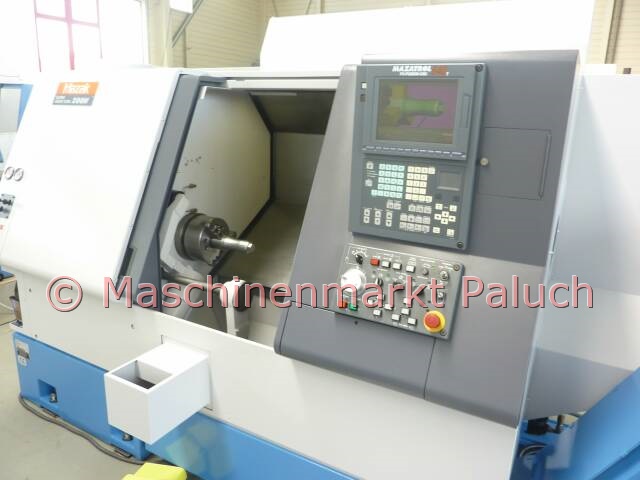

gebrauchte MAZAK CNC - Drehmaschine
Super Quick Turn 200M / Mazak SQT 200M
Objektnummer 1224 gebrauchte Mazak CNC-Drehmaschine
Maschinenart

CNC-Drehmaschine
Fabrikat

Mazak
Typ

Super Quick Turn 200M
 Baujahr 1998
Steuerung Mazatrol T - Plus mit Farbgrafikbildschirm
Technische Daten:

Arbeitsraum:

max. Schwingdurchmesser:                     525 mm
max. Drehdurchmesser:                            300 mm
max. Drehlänge:                                         538 mm
Stangenarbeiten bis Durchmesser max. 51 mm

Hauptspindel:

Drehzahlbereich:                            35 – 5.000 U/min
Hauptantriebsleistung:                   18,5 KW
max. Drehmoment:                         350 Nm
Spindelnase:                                   A2 – 6 Zoll
Spindelbohrung:                              61 mm
Spindelpositionierung c – Achse: 0° - 360°/0,001°

Werkzeugrevolver:

Anzahl der Werkzeugplätze: 12
(beliebig bestückbar mit festehenden und angetriebenen Werkzeugen)

Angetriebene Werkzeuge:

Antriebsleistung:     3,7 KW
max. Drehmoment: 35 Nm
Drehzahlbereich:    120 – 4.500 U/min

Verfahrwege:

Revolver – Verfahrweg:
x – Achse: 190 mm
z – Achse: 575 mm

Verfahrgeschwindigkeit:

Eilgang:
x/z – Achse: 30 m/min
c – Achse: 400 U/min

Vorschubbereich:
x/z – Achse: 0 - 5.000 mm/min
c – Achse: 1 - 2.000° / min

Reitstock:

Pinolenhub:                 150 mm
Aufnahme:                   MK 5
Reitstockverfahrweg: 400 mm

Maschinendaten:

Gesamtanschlußwert:          35 KVA
Maschinengewicht:               ca. 4.850 kg
Maschinenmaße: L x B x H: ca. 3,10 x 1,70 x 2,20 m

NORMALZUBEHÖR:

Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
C – Achse
Zweifachfußschalter für Öffnen/Schließen des Futters
Autom. Öffnen/Schließen des Futters
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
Manueller Reitstock
Vordertürverriegelung
kompl. Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Arbeitsraumbeleuchtung
Graphisch dynamische Prozessimulation
Werkzeugstandzeitüberwachung
Schnittstelle für MAZAK Mikro Disk und MSK
Dokumentation

SONDERZUBEHÖR:

synchrones Gewindeschneiden für angetriebene Werkzeuge
angetriebene Werkzeuge Drehzahl 6.000 U/min
Hochdruckkühlung, Druck an der Pumpe ca. 14 bar
MAYFRAN Späneförderer, Auswurf seitlich
8 St. feststehende Werkzeughalter
3 St. angetriebene Werkzeughalter
gebrauchte CNC-Drehmaschine Mazak Super Quick Turn / SQT

gebrauchte CNC-Drehmaschine Mazak SQT 200 M anfragen
