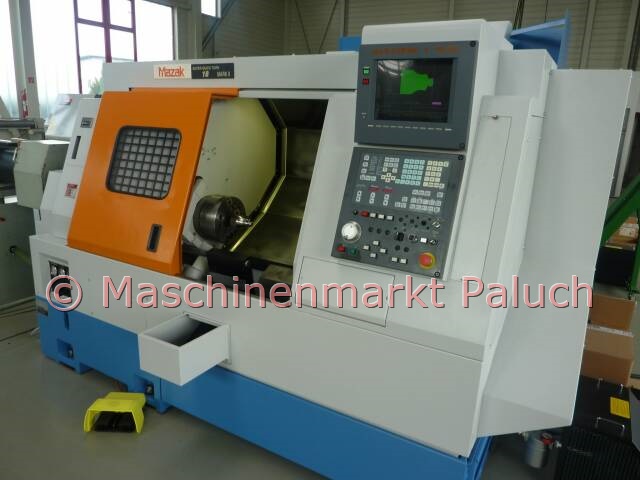

Arbeitsraum:
max.
Schwingdurchmesser:
531 mm
- über dem Schlitten:
400 mm
max.
Drehdurchmesser:
300 mm
max. Drehlänge:
507 mm
Stangenarbeiten bis Durchmesser max. 64 mm
Hauptspindel:
Drehzahlbereich: 35 – 4.000 U/min
Hauptantriebsleistung: 18,5 KW
max.
Drehmoment: 333 Nm
Spindelnase: A2 – 6 Zoll
Spindelbohrung: 76 mm
Werkzeugrevolver:
Standardausführung: 12fach
Revolverschaltzeit:
- 1. Schritt (Span zu Span): ca. 1,4 s
Verfahrwege:
Revolver – Verfahrweg:
x – Achse: 180 mm
z – Achse: 550 mm
Verfahrgeschwindigkeit:
Eilgang:
x/z – Achse: 30 m/min
Vorschubbereich:
x/z – Achse: 0 – 5.000 mm/min
Reitstock:
Reitstockverfahrweg: 400 mm
Pinolenhub: 150 mm
Aufnahme: MK 5
Maschinendaten:
Gesamtanschlußwert: 46 KVA
Maschinengewicht: ca. 4.670 kg
Maschinenmaße:
L x B x H: ca. 3,15 x 1,60 x 2,10 m
NORMALZUBEHÖR:
Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Zweifachfußschalter für Öffnen/Schließen des Futters
autom. Öffnen/Schließen des Futters
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
NC – Programmierbarer Reitstock
Vordertürverriegelung über Endschalter
kompl. Kühlmitteleinrichtung
Arbeitsraumbeleuchtung
Graphisch dynamische Prozessimulation
Werkzeugstandzeitüberwachung
Schnittstelle für MAZAK Mikro Disk und MSK
Dokumentation
SONDERZUBEHÖR:
IRCO Stangenvorschub, Modell: DS 63.9, Baujahr 01-1995
Interface für Stangenvorschub
autom. Teilefänger mit Auffangschale
Farbgrafikbildschirm
Hochdruckkühlung, Druck an der Pumpe ca. 5,5 bar
MARQUART Spannzangenfutter, Modell Quadro NC
9 St. Spindeleinsatzrohre mit Ablageständer
diverse Werkzeughalter für 12-fach Revolver
|
