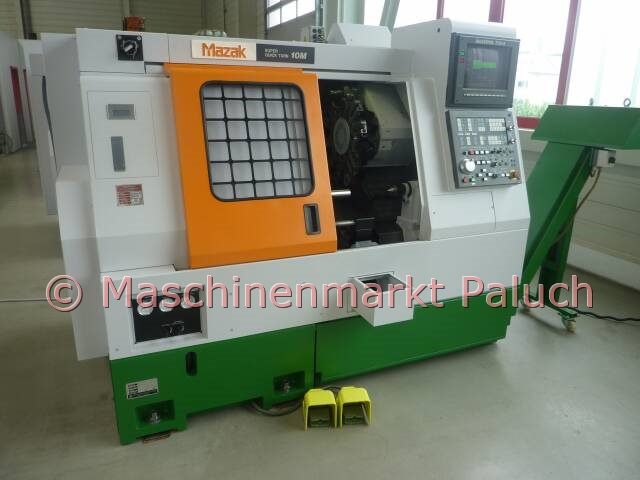

gebrauchte MAZAK CNC - Drehmaschine
Super Quick Turn 10 M / Mazak SQT 10M
Objektnummer 1219 gebrauchte Mazak CNC-Drehmaschine
Maschinenart

CNC-Drehmaschine
Fabrikat

Mazak
Typ

Super Quick Turn 10M
 Baujahr 1996
Steuerung Mazatrol T - Plus mit Farbgrafikbildschirm
Technische Daten:

Arbeitsraum:

max. Schwingdurchmesser:                     435 mm
-  über dem Schlitten:                                370 mm
max. Drehdurchmesser:                            230 mm
max. Drehlänge:                                         305 mm
Stangenarbeiten bis Durchmesser max. 42 mm

Hauptspindel:

Drehzahlbereich:                            35 – 6.000 U/min
Hauptantriebsleistung:                   11 KW
max. Drehmoment:                         96 Nm
Spindelnase:                                   A2 – 5 Zoll
Spindelbohrung:                              52 mm
Spindelpositionierung c – Achse: 0° - 360°/0,001°

Werkzeugrevolver:

Anzahl der Werkzeugplätze: 12
beliebig bestückbar mit festehenden und angetriebenen Werkzeugen
Revolverschaltzeit: - 1. Schritt (Span zu Span): ca. 1,3 s

Angetriebene Werkzeuge:

Antriebsleistung:     2,2 KW
max. Drehmoment: 20,6 Nm
Drehzahlbereich:    120 – 3.000 U/min

Verfahrwege:

Revolver – Verfahrweg:
x – Achse: 160 mm
z – Achse: 360 mm

Verfahrgeschwindigkeit:

Eilgang:
x/z – Achse: 30 m/min
c – Achse:    400 U/min

Vorschubbereich:
x/z – Achse: 0 – 5.000 mm/min
c – Achse:   1 – 2.000° / min

Reitstock:

Reitstockverfahrweg: 275 mm
Pinolenhub:                 75 mm
Aufnahme:                   MK 4

Maschinendaten:

Gesamtanschlußwert:           32 KVA
Maschinengewicht:               ca. 3.600 kg
Maschinenmaße: L x B x H: ca. 2,50 x 1,50 x 1,90 m

NORMALZUBEHÖR:

Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
C – Achse
Zweifachfußschalter für Öffnen/Schließen des Futters
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
Vordertürverriegelung
kompl. Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Arbeitsraumbeleuchtung
Graphisch dynamische Prozessimulation
Werkzeugstandzeitüberwachung
Schnittstelle für MAZAK Mikro Disk und MSK
Arbeitsraumbeleuchtung
Dokumentation

SONDERZUBEHÖR:

LNS Kurzstangenlademagazin, Modell: Quick Load Servo, Baujahr 1996
Interface für Stangenlademagazin
autom. Teilefänger mit Auffangschale
NC–programmierbarer Reitstock
NC–programmierbare Pinole
synchrones Gewindeschneiden für angetriebene Werkzeuge
Hochdruckkühlung, Druck an der Pumpe ca. 5,5 bar
CROMAR Späneförderer, Auswurf seitlich
9 St. feststehende Werkzeughalter
3 St. angetriebene Werkzeughalter
gebrauchte CNC-Drehmaschine Mazak Super Quick Turn / SQT

gebrauchte CNC-Drehmaschine Mazak SQT 10 M anfragen
