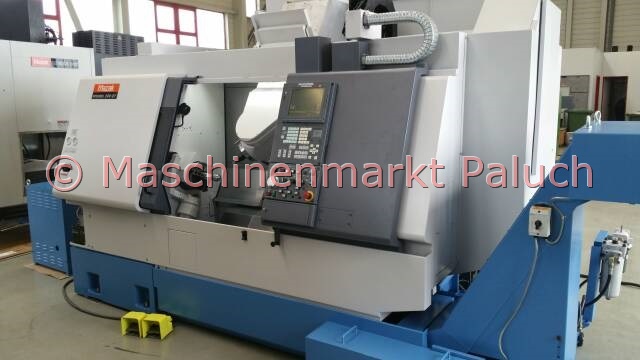

Arbeitsraum:
max.
Schwingdurchmesser:
540 mm
max.
Drehdurchmesser:
540 mm
max.
Drehlänge:
1.020 mm
Stangenarbeiten bis Durchmesser max. 51 mm
Hauptspindel:
Drehzahlbereich (stufenlos): 35 – 5.000 U/min
Hauptantriebsleistung: 22 KW
max.
Drehmoment: 349 Nm
Spindelnase:
A2 – 6 Zoll
Spindelbohrung:
61 mm
Indexierung (C – Achse): 0° - 360°/0,001°
Werkzeugrevolver:
Ausführung der Dreh-/Frässpindel:
Einspindel Revolver für feststehende oder angetriebene Werkzeuge
Angetriebene Werkzeuge:
Drehzahlbereich:
15 – 6.000 U/min
Antriebsleistung: 15 KW
max.
Drehmoment: 103 Nm
Werkzeugaufnahme: KM 63
Werkzeugmagazin:
Anzahl der Werkzeugplätze: 40
max. Werkzeuggewicht: 7 kg
Verfahrweg:
X – Achsenverfahrweg: 530 mm
Z – Achsenverfahrweg: 1.065 mm
Y – Achsenverfahrweg: +/- 80 mm
Verfahrgeschwindigkeit:
Eilganggeschwindigkeit
X – Achse: 30 m/min
Y – Achse: 15 m/min
Z – Achse: 33 m/min
C – Achse: 400 U/min
Vorschubbereich:
X – Achse: 0 – 6.000 mm/min
Z – Achse: 0 – 6.000 mm/min
Y – Achse: 0 – 6.000 mm/min
C – Achse: 1° - 2.000 °/min
Reitstock:
Reitstockverfahrweg: 870 mm
Pinolenaufnahme: MK 4
Pinolenhub: 140 mm
Maschinendaten (bei Standardausstattung):
Gesamtanschlußwert: 36 KVA
Maschinengewicht: ca. 6.800 kg
Maschinenmaße: L x B x H: ca. 3,50 x 2,10 x 2,50 m
NORMALZUBEHÖR:
Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
B-Achse (0,001° Positionierachse)
C-Achse
Y-Achse
Linearmaßstabsystem für X – Achse
Zweifachfußschalter für Öffnen/Schließen des Futters
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
NC – programmierbarer Reitstock
Vordertürverriegelung
komplette Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch vollgekapselten Arbeitsraum
Arbeitsraumbeleuchtung
Werkzeugstandzeitüberwachung
BAZ Bearbeitungszyklen
Navigations Überwachungsanzeige
Schnittstelle für IC Speicherkarte
3,5“ Diskettenlaufwerk
Werkzeugstandzeitüberwachung
Schnittstelle für MSK
Dokumentation
SONDERZUBEHÖR:
Werkzeugmagazin für 40 Werkzeuge (KM 63)
CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- Anwendermakro (100 Variablen G65-G67)
- Anwendermakro gemeinsame Variablen (600)
- Schraubenlinien Interpolation (EIA/ISO)
- EIA/ISO Eingabefunktion
- Koordinatensystem Rotation (G68.5/G69.5)
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
Synchrones Gewindeschneiden
Hochdruckkühlung
MAYFRAN Späneförderer, Auswurf seitlich
|
