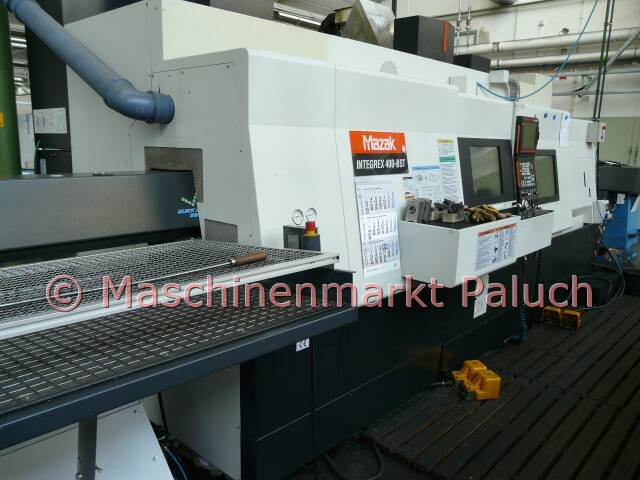

Arbeitsraum:
max. Schwingdurchmesser:
760 mm
max. Drehdurchmesser über Schlitten: 760 mm
max. Bearbeitungsdurchmesser oberer Revolver: 760 mm
max. Bearbeitungsdurchmesser unterer Revolver: 420 mm
Stangenarbeiten bis Durchmesser max. 88 mm
max. Drehlänge:
1.524 mm
Hauptspindel:
Drehzahlbereich (stufenlos): 35 – 3.300 U/min
Hauptantriebsleistung: 30
KW
max. Drehmoment: 1.200 Nm
Spindelnase:
A2 – 8“
Spindelbohrung: 112 mm
Indexierung (C – Achse): 0° - 360°/0,001°
Zweite Spindel:
Drehzahlbereich (stufenlos): 35 – 4.000 U/min
Hauptantriebsleistung: 26 KW
max. Drehmoment: 500 Nm
Spindelnase:
A2 – 8“
Indexierung (C – Achse): 0° - 360°/0,001°
Werkzeugrevolver:
Ausführung:
Einspindel Revolver für feststehende
oder angetriebene Werkzeuge mit B-Achse
Angetriebene Werkzeuge:
Antriebsleistung: 18,5
KW
max. Drehmoment: 120 Nm
Drehzahlbereich: 15 – 12.000 U/min
Werkzeugaufnahme: CAPTO C6
Werkzeugmagazin:
Anzahl der Werkzeugplätze: 80
max. Werkzeuggewicht: 10 kg
max. Werkzeugdurchmesser: 90 mm
- bei freien Nebenplätzen: 125 mm
max.
Werkzeuglänge: 400 mm
Unterer Revolver:
Anzahl der Werkzeugplätze: 9
Verfahrweg:
X – Achsenverfahrweg: 630 mm
Z – Achsenverfahrweg: 1.585 mm
Y – Achsenverfahrweg: +/- 230 mm
X2 – Achsenverfahrweg: 230 mm
Z2 – Achsenverfahrweg: 1.530 mm
B – Achsenverfahrweg: 225°
Verfahrgeschwindigkeit:
Eilganggeschwindigkeit
X – Achse: 38 m/min
Y – Achse: 26 m/min
Z – Achse: 38 m/min
C – Achse: 400 U/min
Vorschubbereich:
XY/Z – Achse: 0 – 8.000 mm/min
Maschinendaten (ohne 80er Magazin):
Gesamtanschlußwert: 89
KVA
Maschinengewicht: ca. 13.900 kg
Maschinenmaße: L x B x H: ca. 5,10 x 2,80 x 2,90 m
NORMALZUBEHÖR:
Hydr. Dreibackenfutter für Hauptspindel, Durchmesser 304 mm
Hydr. Dreibackenfutter für 2te Spindel, Durchmesser 304 mm
B – Achse
C – Achse (0,0001°)
Y – Achse
Spindelorientierung an zweiter Spindel
Synchronisation der Haupt- und Gegenspindel
Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
Vordertürverriegelung
komplette Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Arbeitsraumbeleuchtung
BAZ Bearbeitungszyklen
Navigations Überwachungsanzeige
Schnittstelle für IC Speicherkarte
3,5“ Diskettenlaufwerk
Werkzeugstandzeitüberwachung
Schnittstelle für MSK
Dokumentation
SONDERZUBEHÖR:
Werkzeugmagazin für 80 Werkzeuge (CAPTO C6)
LNS Kurzstangenlademagazin, Modell: Quick Load Servo III
Interface für Stangenlademagazin
autom. Teilefänger mit Auffangschale
Ausblaseinrichtung am Futter für die Hauptspindel
C-Achse Gegenspindel, Eingabegenauigkeit 0,0001°
Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 35 bar
Überlast-Überwachungssystem
Autom. Ein-/Ausschalten einschl. Warmlauffunktion
Optionspaket 5-Achsen Simultanbearbeitung (640 MT Pro), Inhalt des Pakets:
- Synchrones Gewindeschneiden
- MAZACC-2D
- EIA/ISO Anwendermakro (100 Variablen G65-G67)
- EIA/ISO Anwendermakro gemeinsame Variablen (600)
- EIA/ISO Eingabefunktion
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl Werkstückkoordinatensystem
- Zeichnungsdaten
Direkteingabefunktion
- Software für 5-Achsen Simultanmodus
- Werkzeuglängenkompensation
- Voll programmierbare B-Achse 0,0001°
Drehmomentabhängiger Bohrzyklus
Werkstückmeßsystem MP-10
Renishaw Inspektion Plus Software
Interface-Set (Schnittstelle für Tastatur, Maus und Drucker)
1 zusätzl. M-Funktionen Set (2 M-Funktionen pro Set)
MAYFRAN Späneförderer, Auswurf seitlich
diverse Werkzeugaufnahmen für unteren Revolver
|
