Arbeitsraum:
max.
Schwingdurchmesser: 660 mm
max. Drehdurchmesser:
660 mm
max. Drehdurchmesser über Schlitten: 500 - 660 mm
Stangenarbeiten bis Durchmesser max. 65 mm
Hauptspindel:
Drehzahlbereich (stufenlos): 35 – 4.000 U/min
Hauptantriebsleistung: 22
KW
max. Drehmoment: 349 Nm
Spindelnase:
A2 – 6“
Indexierung (C – Achse): 0,0001°
Zweite Spindel:
Drehzahlbereich (stufenlos): 35 – 5.000 U/min
Hauptantriebsleistung: 18,5 KW
max. Drehmoment: 326 Nm
Indexierung (C – Achse): 0,0001°
Werkzeugrevolver:
Ausführung der Dreh-/Frässpindel:
Einspindel Revolver für feststehende
oder angetriebene Werkzeuge
Angetriebene Werkzeuge:
Antriebsleistung: 15
KW
max. Drehmoment: 120 Nm
Drehzahlbereich: 15 – 12.000 U/min
Werkzeugaufnahme: CAPTO C6
Werkzeugmagazin:
Anzahl der Werkzeugplätze: 40
max. Werkzeuggewicht: 10 kg
max. Werkzeugdurchmesser: 90 mm
- bei freien Nebenplätzen: 125 mm
max.
Werkzeuglänge:
300 mm
Unterer Revolver:
Anzahl der Werkzeugplätze: 9fach/18 Positionen
Verfahrweg:
X – Achsenverfahrweg: 580 mm
X2 – Achsenverfahrweg: 150 mm
Z – Achsenverfahrweg: 1.045 mm
Z2 – Achsenverfahrweg: 1.010 mm
Y – Achsenverfahrweg: +/- 80 mm
W – Achsenverfahrweg: 1.050 mm
B – Achsenschwenkbereich: -30° bis +195°
Verfahrgeschwindigkeit:
Eilganggeschwindigkeit
X-/X2 – Achse: 38 m/min
Z-/Z2 – Achse: 38 m/min
Y – Achse: 26 m/min
W – Achse: 26 m/min
C – Achse: 400 U/min
Vorschubbereich:
X- / X2- / Y- / Z- / Z2 – Achse: 0 – 8.000 mm/min
Maschinendaten (bei Standardausstattung):
Gesamtanschlußwert: 66
KVA
Maschinengewicht: ca. 10.200 kg
Maschinenmaße: L x B x H: ca. 3,90 x 2,20 x 2,60 m
NORMALZUBEHÖR:
Hydr. KITAGAWA Dreibackenfutter für Hauptspindel BB-08, Durchmesser 210 mm
Hydr. KITAGAWA Dreibackenfutter für 2te Spindel B-208, Durchmesser 210 mm
B-Achse (0,001° Positionierachse)
C-Achse (0,0001°)
Y-Achse
Spindelorientierung an zweiter Spindel
Synchronisation der Haupt- und Gegenspindel
Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
Vordertürverriegelung
komplette Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Arbeitsraumbeleuchtung
BAZ Bearbeitungszyklen
Navigations Überwachungsanzeige
Schnittstelle für IC Speicherkarte
3,5“ Diskettenlaufwerk
Werkzeugstandzeitüberwachung
Schnittstelle für MSK
Dokumentation
SONDERZUBEHÖR:
Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
Hauptspindel mit Stangendurchlaß 65 mm
Interface für Stangenlademagazin
Fertigteil-Entladung
C – Achse Gegenspindel, Eingabegenauigkeit 0,0001 Grad
Optionspaket 5-Achsen Simultanbearbeitung (640 MT Pro), Inhalt des Pakets:
- Synchrones Gewindeschneiden
- MAZACC-2D
- EIA/ISO Anwendermakro (100 Variablen G65-G67)
- EIA/ISO Anwendermakro gemeinsame Variablen (600)
- EIA/ISO Eingabefunktion
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
- Software für 5-Achsen Simultanmodus
- Werkzeuglängenkompensation
- Voll programmierbare B-Achse 0,0001°
Autom. Ein-/Ausschalten einschl. Warmlauffunktion
Anzeigelampe für Bearbeitungsende
Steigungsfehlerkompensation (X, Y, Z)
Spannkraftregulierung des Futters in 2 Stufen (Hauptspindel)
Software zum Abwälzfräsen
Autom. Vordertür (Öffnen/Schließen)
Gegenläufige Synchronisation der Dreh- und Frässpindel
Vorbereitung für Mehrfachhalter und FLASH TOOL
Kühlung durch die Spindel (Gegenspindel)
Zusätzliche M-Funktionen (2 Stück)

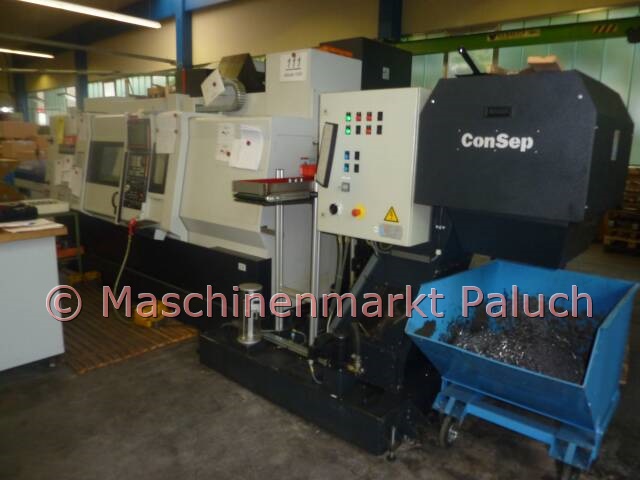

MAYFRAN ConSep 2000 Anlage bestehend aus: Späneförderer,
Hochdruckkühlung 15 bar, 7 Druckstufen und Doppelschaltfilter
|
