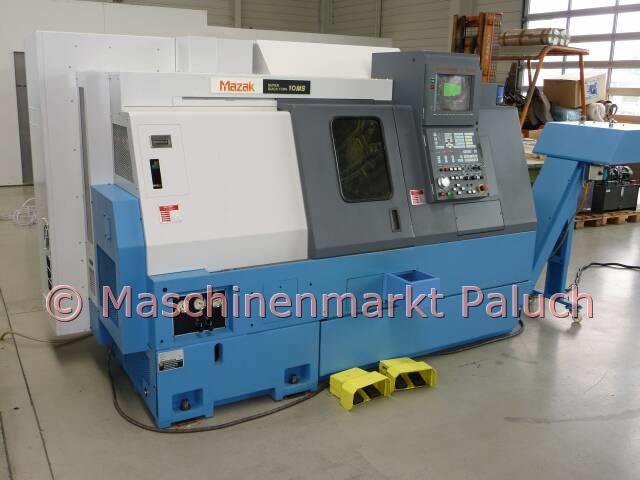

Arbeitsraum:
max.
Schwingdurchmesser:
435 mm
max.
Drehdurchmesser:
230 mm
max. Drehlänge:
305 mm
Stangenarbeiten bis Durchmesser max. 42 mm
Hauptspindel:
Drehzahlbereich:
35 – 5.000 U/min
Hauptantriebsleistung:
11 KW
max.
Drehmoment:
96 Nm
Spindelnase:
A2 – 5 Zoll
Spindelbohrung:
52 mm
Spindelpositionierung c – Achse: 0° - 360°/0,001°
Zweite Spindel:
Antriebsleistung: 5,5 KW
max. Drehmoment: 35,3 Nm
Drehzahlbereich: 180 – 5.000 U/min
Indexierung:
72 Positionen/5°
Futterdurchmesser: 135 mm
Werkzeugrevolver:
Anzahl
der Werkzeugplätze: 12
(beliebig bestückbar mit festehenden und angetriebenen Werkzeugen)
Revolverschaltzeit: - 1. Schritt (Span zu Span): ca. 0,4 s
Angetriebene Werkzeuge:
Antriebsleistung: 2,2 KW
max. Drehmoment: 20,6 Nm
Drehzahlbereich: 120 – 3.000 U/min
Verfahrwege:
Revolver – Verfahrweg:
x – Achse: 160 mm
z – Achse: 455 mm
b – Achse: 460 mm
Verfahrgeschwindigkeit:
Eilgang:
x – Achse: 30 m/min
z – Achse: 30 m/min
b – Achse: 18 m/min
Vorschubbereich:
x/z – Achse: 0 – 5.000 mm/min
Maschinendaten:
Gesamtanschlußwert: 43 KVA
Maschinengewicht: ca. 3.850 kg
Maschinenmaße:
L x B x H: ca. 2,70 x 1,50 x 1,85
m
NORMALZUBEHÖR:
Hydr. KITAGAWA Dreibackenfutter B-206 für Hauptspindel, Durchmesser 169 mm
Hydr. KITAGAWA Dreibackenfutter B-205 für 2te Spindel, Durchmesser 135 mm
Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
C – Achse
Spindelorientierung an zweiter Spindel
Synchronisation der Haupt- und Zweitspindel
Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
autom. Öffnen/Schließen des Futters
Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
Vordertürverriegelung
kompl. Kühlmitteleinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
Arbeitsraumbeleuchtung
Schnittstelle für MAZAK Mikro Disk und MSK
Dokumentation
SONDERZUBEHÖR:
Anzeigelampe für Bearbeitungsende
verstärkte Kühlmittelpumpe 7,5 bar (Neu)
MAYFRAN Späneförderer, Auswurf seitlich
6 St. feststehende Werkzeughalter
2 St. angetriebene Werkzeughalter
|
