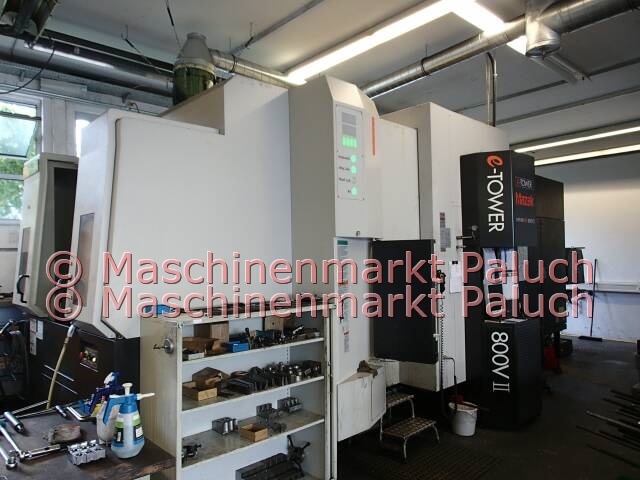

Arbeitsraum:
max.
Drehdurchmesser:
730
mm
max.
Werkstückhöhe:
1.000 mm
Verfahrweg X –
Achse:
630 mm
Verfahrweg Y –
Achse:
800 mm
Verfahrweg Z –
Achse:
900 mm
Abstand B-Achsenmittelpunkt zum
Palettenmittelpunkt:
1.020 mm
Abstand B-Achsenmittelpunkt zum Palettenmittelpunkt X-Achse: - 80 mm
Abstand Spindelnase zum Palettenmittelpunkt
(B=90°):
771 mm
Min. Abstand B-Achsenmittelpunkt zur
Palettenoberfläche:
100 mm
Max. Abstand B-Achsenmittelpunkt zur
Palettenoberfläche:
1.000 mm
Min. Abstand Spindelnase zur Palettenoberfläche
(B=0°):
- 149 mm
Max. Abstand Spindelnase zur Palettenoberfläche
(B=0°):
- 751 mm
Max. Palettenbeladung:
880 kg
Frässpindel:
Drehzahlbereich:
35 – 12.000 U/min
Hauptantriebsleistung: 18,5
KW
max.
Drehmoment:
724 Nm
B-Achsen-Indexierung (geklemmt): 5° Teilung (31 Positionen)
B-Achsen-Indexierung (nicht geklemmt): 360° x 0,0001°
Vorschubbereich:
Eilganggeschwindigkeit X – Achse: 50 m/min
Eilgang B –
Achse:
50 U/min
Eilganggeschwindigkeit C – Achse: 100 U/min
Arbeitsvorschub X/Y/Z – Achse: 50 m/min
Y-Achsen-Verfahrweg:
800 mm
Spanntisch / Drehspindel:
Drehzahlbereich: 35 – 1.000 U/min
Hauptantriebsleistung: 22 KW
Palettenwechselzeit: 10 s
Tischindexierung: 360°
x 0,0001°
Tischindexierzeit: 0,9 s
Automatischer Werkzeugwechsler:
Anzahl der
Werkzeugplätze:
40
max.
Werkzeuggewicht:
12 kg
max. Werkzeugdurchmesser: 95 mm
- bei freien
Nebenplätzen:
150 mm
max.
Werkzeuglänge:
400 mm
Werkzeugwechselzeit (Span zu Span): ca. 5,2 s
Maschinendaten (bei Standardausstattung):
Gesamtanschlußwert: 72,6 KVA
Maschinengewicht:
ca. 21.000 kg
Maschinenmaße: L x B x H: ca. 7,60 x 3,70 x 3,50 m
NORMALZUBEHÖR:
2-fach Palettenwechsler
Sicherheitsabdeckung für 2-fach Palettenwechsler
Werkzeugmagazin für 40 Werkzeugplätze
Frässpindelausblasung bei Spindelstopp
komplette Kühlmitteleinrichtung
autom. Werkzeuglängenmeßsystem
Späne- und Kühlmittelschutz durch voll gekapselten Arbeitsraum
AFC-Funktion
Anwendermakro (600 Variablen)
MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
EIA/ISO Eingabefunktion
G37 Werkzeuglängenmessung
Zusätzliche EIA/ISO-Funktionen
Umkehrzeit-Vorschub G93
Wahlweiser Halt (optionaler Stopp)
Bearbeitung an schrägen Flächen
3D Koordianten-Umwandlung
MAZACC-2D Software Werkstückformkompensation
Zusätzliche Werkstückkoordiantensysteme 300 Stück
Polarkoordinateneingabe (G122)
Zeichnungsdaten-Direkteingabefunktion
EIA/ISO-Bohrzyklen
LAN-Schnittstelle
USB-Schnittstelle
Schnittstelle für IC Speicherkarte
Aktive Vibrationskontrolle
Intelligentes Wärmeschild
Intelligentes Gefahrenschild
MAZAK Sprachunterstützung
Virtuelle Bearbeitung
Vordertürverriegelung
Arbeitsraumbeleuchtung
Dokumentation
SONDERZUBEHÖR:
Werkzeugmagazin für 80 Werkzeugplätze
Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 70 bar
Luftblaseinrichtung am Werkstück
MAZAK Monitoring System B, Renishaweinrichtung (RMP60)
Überlastüberwachungssystem
Frässpindel synchronisiertes Gewindeschneiden
EIA/ISO 5-Achs-Simultanbearbeitung
Werkzeugspitzenkontrolle 5-Achs-Simultanbearbeitung
Werkzeugradiuskompensation 5-Achsen
Eilgang-konstanter Neigungswinkel bei Bewegung
MAYFRAN CONSEP-Anlage 2000 incl.
Späneförderer, Hochdruckpumpe (70 bar),
Doppelschaltfilter, 3 Druckstufen, Kühlmittelpistole
|
