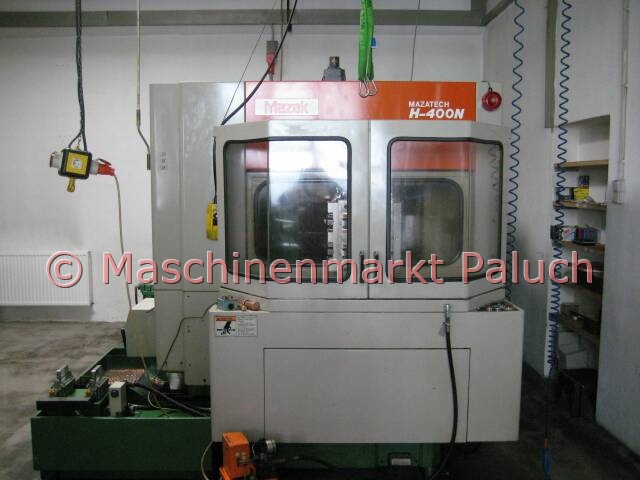

Arbeitstisch:
Palettengröße:
400 x 400 mm
max. Tischbelastung: 400 kg
max. Werkstückgröße: 610 mm Durchmesser x 600 mm Höhe
Schwenkbereich: 0.001° x 360.000 Pos
Schwenkgeschwindigkeit: 2,5 s / 90°
Tischhöhe vom Boden: 910 mm
Verfahrbereiche:
Verfahrwege:
x – Achse: 560 mm
y – Achse: 510 mm
z – Achse: 510 mm
Eilganggeschwindigkeit:
x/y/z – Achse: max. 30 m/min
Vorschub: 1 – 8 000 mm/min
Abstand
Spindelmitte zur Tischoberfläche: ca. 30 – 540 mm
Spindelnase zur Tischmitte: ca. 100 – 610 mm
Arbeitsspindel:
Spindeldrehzahlbereich (stufenlos): 35 – 10.000 U/min
max.
Drehmoment:
263 Nm
Hauptantriebsleistung:
11 KW
Werkzeugmagazin:
Anzahl der Werkzeugplätze: 30
Werkzeugaufnahme:
CAT 40
max. Werkzeugdurchmesser: 95 mm
bei freien Nebenplätzen: 150 mm
max. Werkzeuggewicht:
max. 12 kg
Werkzeugwechsel (Span zu Span): ca. 4,5 s
Maschinendaten:
Gesamtanschlußwert: 41 KVA
Maschinengewicht:
ca. 9.000 kg
Maschinenmaße: L x B x H: ca. 3,85 x 2,50 x 2,43 m
NORMALZUBEHÖR:
2fach Palettenwechsler
Sicherheitsabdeckung für 2fach Palettenwechsler
Kettenmagazin für 30 Werkzeuge
Werkzeuglängenmeßeinrichtung
komplettes Kühlmittelsystem
- Kühlung durch die Spindel
- Flutkühlung
- Niagara – Kühl-/Spülsystem
Spindelkühlaggregat
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
EIA/ISO Programmierunktion
MAZAK Monitoring System C
- Adaptive Vorschubsteuerung (AFC)
- Werkzeugbrucherkennung (TBR)
- Werkzeugstandzeitüberwachung und Ersatzwerkzeugaufruf (TLM)
autom. Trenntür Öffnen/Schließen
Arbeitsraumtür – Verriegelung
Dokumentation
SONDERZUBEHÖR:
NC – Rundtisch (Vierte Achse / 0,001° x 360.000 Pos.)
MAZAK Monitoring System B, Renishaweinrichtung
Linearmaßstab für X,- Y- und Z-Achse
autom. Ein- und Ausschalten, einschl. Warmlaufprogramm
synchrones Gewindeschneiden (ohne Ausgleichsfutter)
Speichererweiterung, 95 KB
|
