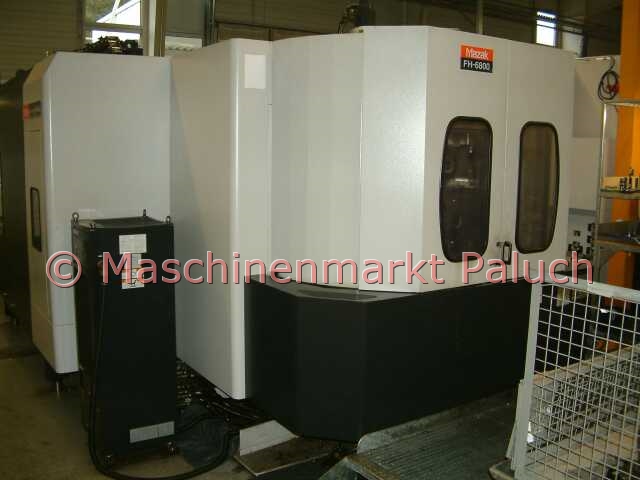

Arbeitstisch:Palettengröße:
630 x 630 mm
max. Werkstückgröße: 1.050 mm Durchmesser x 1.000 mm Höhe
max. Tischbelastung: 1.500 kg
Schwenkbereich:
0,001° x 360.000 Positionen
Schwenkgeschwindigkeit: 2,5 s / 90°
Tischhöhe vom Boden: 1.300 mm
Verfahrbereiche:Verfahrwege:
x – Achse: 1.050 mm
y – Achse: 800 mm
z – Achse: 880 mm
Eilganggeschwindigkeit:
x/y/z – Achse: max. 40 m/min
Vorschub: 1 – 40.000 mm/min
Abstand
Spindelnase zur Palettenmitte: ca. 150 – 1.030 mm
Spindelmitte zur Tischoberfläche: ca. 100 – 900 mm
Arbeitsspindel:Spindeldrehzahlbereich: 35 – 7.000 U/min
max. Drehmoment: 1.176 Nm
Antriebsleistung: 37 KW
Werkzeugmagazin:Anzahl der Werkzeugplätze: 80
Werkzeugaufnahme:
CAT 50
max. Werkzeugdurchmesser: 135
mm
- bei freien Nebenplätzen: 260 mm
max. Werkzeuggewicht:
max. 30 kg
Werkzeugwechsel (Span zu Span): ca. 5,0 s
Maschinendaten (bei Standardausstattung):Gesamtanschlußwert:
75 KVA
Maschinengewicht:
ca. 19.900 kg
Maschinenmaße: L x B x H (mit 80er Magazin): ca. 6,40 x 2,60 x 3,20 m
NORMALZUBEHÖR:Indexier – Tisch 0,001° x 360.000 Positionen
2-fach Palettenwechsler
Sicherheitsabdeckung für 2-fach Palettenwechsler
Werkzeuglängenmeßeinrichtung
komplettes Kühlmittelsystem
- Kühlung durch die Spindel
- Flutkühlung
- Niagara – Kühl-/Spülsystem
Ausblaseinrichtung
Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
MAZAK Monitoring System C
- Adaptive Vorschubsteuerung (AFC)
- Werkzeugbrucherkennung (TBR)
- Werkzeugstandzeitüberwachung und Ersatzwerkzeugaufruf (TLM)
Navigations Überwachungsanzeige
Bearbeitungsnavigation
PCMCIA Schnittstelle
autom. Trenntür Öffnen/Schließen
Arbeitsraumtür – Verriegelung
Arbeitsraumbeleuchtung
Dokumentation
SONDERZUBEHÖR:Werkzeugmagazin für 80 Werkzeugplätze
Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 70 bar
CNC-Optionspaket Performance, Inhalt des Pakets:
- MAZAK Gewindebohren Tornado
- Synchrones Gewindeschneiden
- EIA/ISO Eingabefunktion
- EIA/ISO Sonderfunktion
- EIA/ISO Konstanter Vorschub
- EIA/ISO Werkzeuglängenmessung
- EIA/ISO Programmeinheit Stop Funktion
- MAZACC – 2D
- Zusätzliches Werkstückkoordinatensystem
- Spiralbearbeitungsfunktion für Ausdrehkopfbearbeitung
Vorbereitung MMS B - MP10
3 Lampen zur Anzeige des Bearbeitungszustandes
Paletten mit Zentrierbohrungen
MAYFRAN CONSEP-Anlage 70 bar, mit Späneförderer, Auswurf nach hinten
|
